Торцеватель для труб

    Для точной стыковки круглых труб, надо в торце трубы делать радиусную выборку. Болгаркой получится не точно, долго и нудно, фирменные приспособления дороги. Можно сделать простой торцеватель который обеспечит точность реза трубы до 1 градуса.

    Ниже приведены фотографии красивых приспособлений для торцевания труб. Стоимость их колеблется от 50 до 5000 зеленых денег. Выглядят они конечно красиво, но это не наш путь! Сегодня мы рассмотрим как изготовить самодельный торцеватель для труб рамы нашей самоделки - багги или квадроцикла.

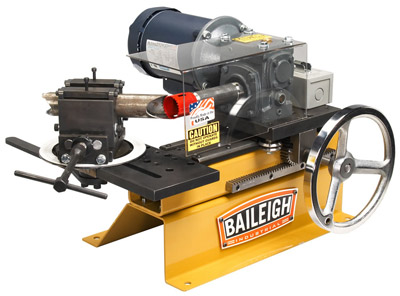

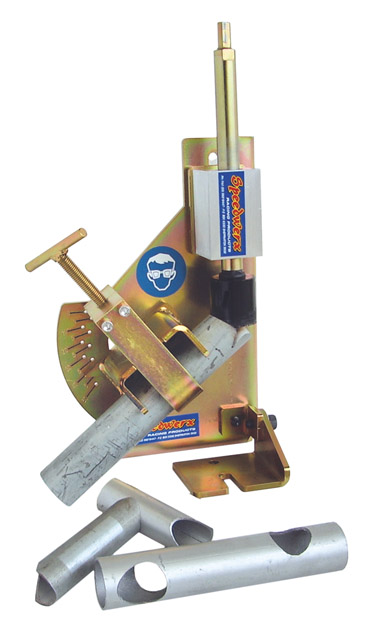

    Могучий станок для торцевания Приспособления для торцевания труб

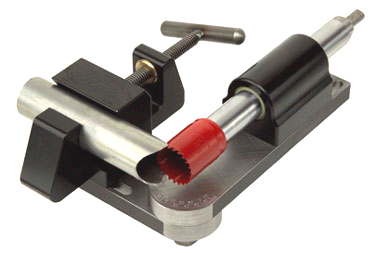

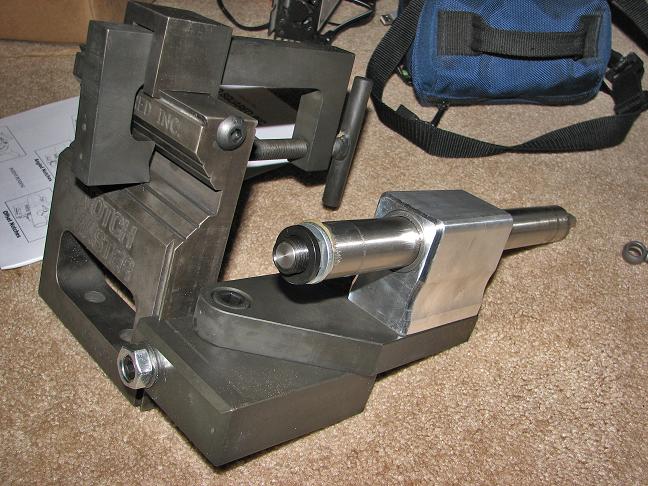

    Другая модель торцевателя Еще одна модель торцевателя



    Если внимательно посмотреть на представленные выше присопособления то видно их отличительные черты - в большинстве массивные фрезерованные основания и вообще излишне сложные конструкции с избытком металла. Толстые пластины конечно более жесткие, но длясамодельщика важнее легость и простота изготовления.

    Ниже представлена наша конструкция:

    В качестве вала используется передняя стойка амортизатора от ВАЗ 2108 - 2109. В качестве направляющих также используются направляющие втулки от стоек, единственное что их понадобится две штуки. Они изготовлены весьма точно и покрыты антифрикционным покрытием вроде баббита что обеспечит приемлимую долговечность конструкции. Шток с одной стороны необходимо проточить под патрон дрели, с другой - либо нарезать наружную резьбу под коронку, либо сделать внутреннюю резьбы для крепления зажима для коронок.

    Втулки АККУРАТНО закрепляются в направляющей трубе - можно сваркой, можно при помощи стяжки. Если будете варить - аккуратно, направляющие легко расплавить! После этого направляющую вала надо закрепить на поворотной пластине. Думаю излишне говорить что вал и поворотная пластина должны быть параллельны :) .

    Кстати недавно на одном из форумов попалось решение где в роли подшипников использовались фторопластовые втулки от маятникого рычага ВАз классики. Видимо такое решение имеет полное право на жизнь - дешево и сердито.

    В качестве основания конструкции можно использовать уголок 100, в качестве зажима для труб используется кусок швеллера №100. В швеллере надо следать два треугольных пропила для центровки трубы, пропилы надо делать максимально точно для правильного позиционирования трубы. Для фиксации трубы используется простейшая струбцина сделанная из согнутой полосы, куска уголка и приваренной гайки.

    Соединяем две части обычным болтом с барашком. Для удобства работы можно нанести на основание риски с градусами.

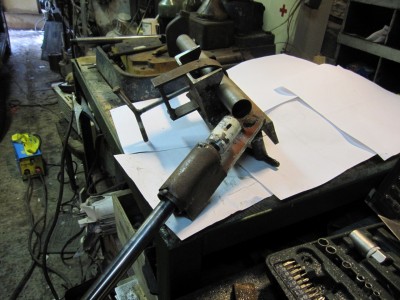

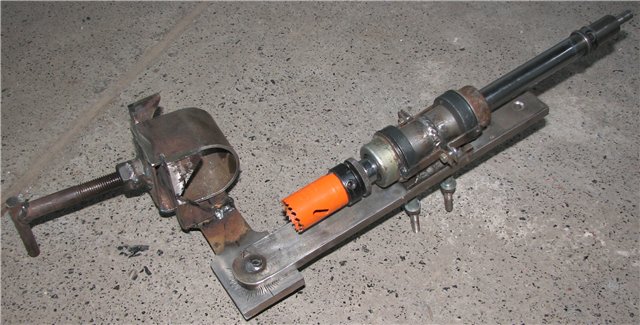

    торцеватель изготовленный leka_f Торцеватель от Bookvoed

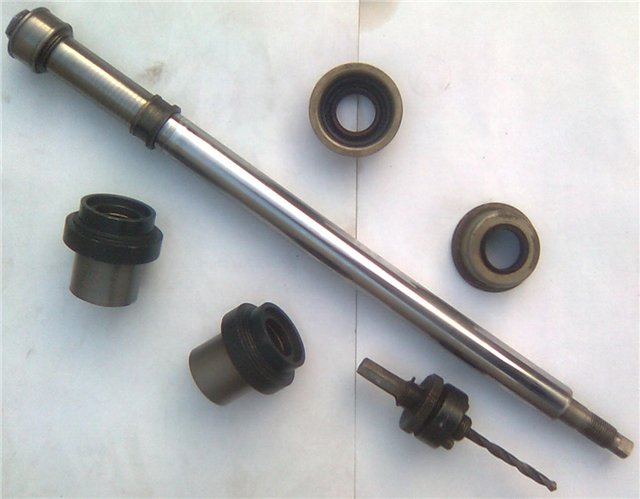

    Основные части торцевателя- вал, направляющие вала и пыльники:

    Запчасти торцевателя

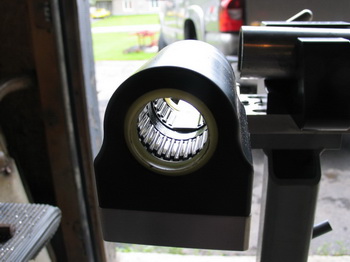

    Для увеличения срока службы торцевателя, вместо направляющих можно использовать игольчатые подшипники, но естественно их надо подобрать по размерам вала.

    Подшипника качения вместо подшипников скольжения

    Да, коронки покупаются в строительном магазине, существуют они практически любых диаметров.
