Квадроцикл на базе мото К750

    В очередной раз убеждаюсь что тяжелые мотоциклы идеально подходят как доноры для постройки квадроциклов. И вот еще один пример ил Латвии.

    Утилитарный квадр делан на базе тяжелого мотоцикла.Построен в 1999 году, рестайлинг - зима 2009 года :)

    Рычаг приварен к чулку заднего моста. Передние ступицы - задние ступицы переднеприводного авто, приварены уши для шаровых опор. Тормоз дисковый стоит на главной передаче, действует на заднюю ось. Причина отказа от барабанов на колесах - летние колеса квадроцикла имеют радиус 12 дюймов, и барабаны от классики великоваты. Для транспортировки грузов есть небольшой прицеп.

    Немного данных :

    - донор - Днепр К750

    - длина квадроцикла - 1850 мм.

    - ширина - 1080 мм.

    - максимальная скорость ~ 80 км/ч

    Вот как он выглядит сейчас:

    самодельный квадроцикл на базе К750

    Передняя подвеска квадроцикла:

    Передняя подвеска квадроцикла

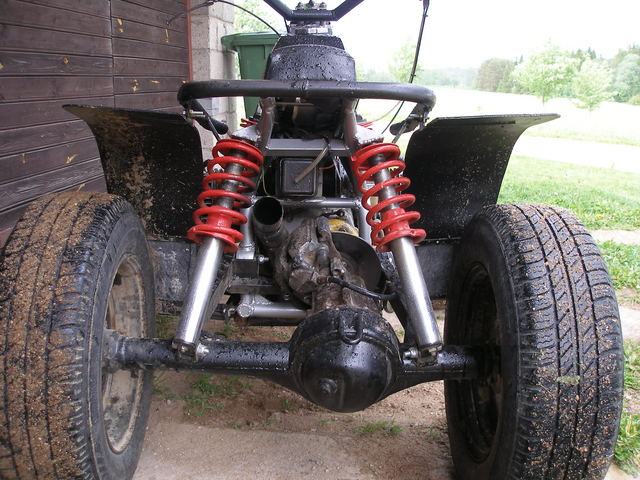

    Задняя подвеска квадроцикла. По отзывам владельца немного жестковато получилось. Виден тормоз установленный на главной передаче.

    Задняя подвеска квадроцикла

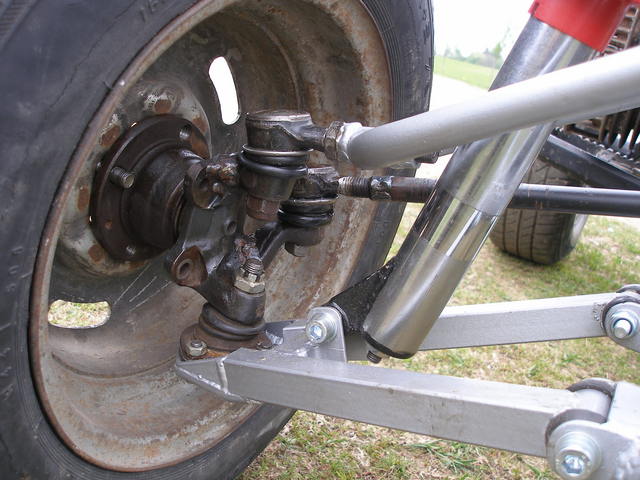

    Передние поворотные кулаки крупным планом:

    Передний поворотный кулак квадроцикла

    Рулевое управление:

    Рулевое управление квадроцикла

    Глушитель:

    самодельный глушитель

    Квадроцикл с прицепом:

    Прицеп для квадроцикла

    Отец и сын Смеющийся

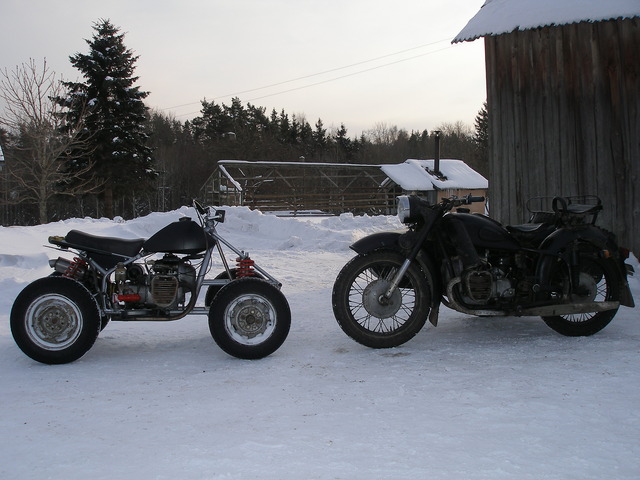

    Донор и квадр
